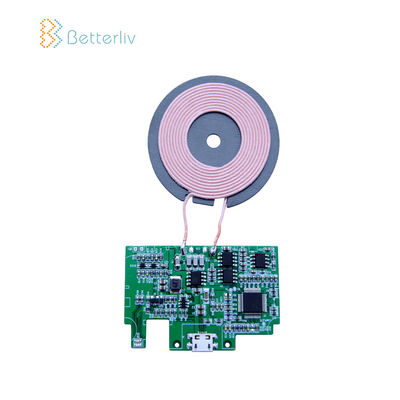

Pequeño módulo de transmisor de Qi, módulo de transmisor inalámbrico PCBA

Small Qi Transmitter Module , Wireless Transmitter Module PCBA

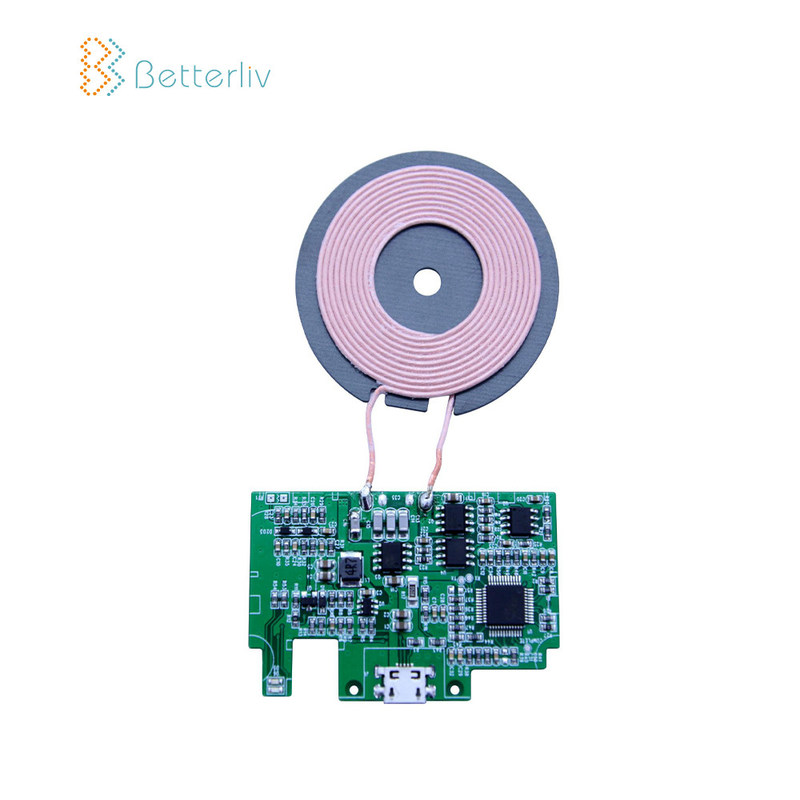

Ampliación de imagen : Pequeño módulo de transmisor de Qi, módulo de transmisor inalámbrico PCBA Mejor precio

Datos del producto:

Lugar de origen:	Shenzhen, China
Nombre de la marca:	Betterliv/OEM
Certificación:	CE FCC ROHS
Número de modelo:	OEM

Pago y Envío Términos:

Condiciones de pago:	T/T, Western Union, tarjeta de crédito

Contacto

Descripción detallada del producto

nombre de producto:	10 vatios pequeño PCBA de carga inalámbrico	Función:	QC2.0, QC3.0
Materia prima:	FR4	Grueso de cobre:	1OZ
Grueso del tablero:	1.6m m	Línea anchura mínima:	0.1m m
Min. Hole Size:	0.2m m	Prueba de PCBA:	Radiografía, AOI Test, prueba funcional
Prueba del PWB:	Dispositivo para prueba, prueba de la punta de prueba que vuela
Alta luz:	Pequeño módulo de transmisor de Qi , Módulo de transmisor de Qi PCBA , módulo de transmisor inalámbrico PCBA

10 vatios pequeño PCBA de carga inalámbrico integraron el módulo de transmisor inalámbrico rápido del cargador de Qi PCBA

Descripción de la producción

No.	Artículo	Especificación
1	Numbr de la capa	1-18Layers
2	Material	FR-4, FR2.Taconic, Rogers, CEM-1 CEM-3, de cerámica, lamina Metal-apoyada loza
2	Material
3	Final superficial	HASL (SI), chapado en oro, oro no electrolítico de la inmersión del níquel, lata de la inmersión, OSP (Entek)
4	Grueso del tablero del final	0.2mm-6.00 milímetro (8mil-126mil)
5	Grueso de cobre	minuto del 1/2 onza; 12 onzas de máximo
6	Máscara de la soldadura	Verde/negro/blanco/rojo/azul/amarillo
7	Trace Width y líneas espaciamiento mínimos	0.075mm/0.1m m (3mil/4mil)
8	Diámetro de Min.Hole para CNC Driling	0.1m m (4mil)
9	Diámetro de Min.Hole para perforar	0.9m m (35mil)
10	El tamaño más grande del panel	610mm*508m m
11	Posición del agujero	CNC Driling de +/-0.075mm (3mil)
12	Conductor Width (w)	0.05m m (2mil) o; +/--20% de las ilustraciones originales
13	Diámetro de agujero (H)	PTH L: +/-0.075mm (3mil); L no--PTH: +/-0.05mm (2mil)
14	Tolerancia del esquema	encaminamiento del CNC de 0.125m m (5mil); +/-0.15mm (6mil) perforando
15	Deformación y torsión	0,70%
16	Resistencia de aislamiento	10Kohm-20Mohm
17	Conductividad	<50ohm>
18	Voltaje de la prueba	10-300V
19	Tamaño del panel	110×100m m (minuto); 660×600m m (máximo)
20	problema de registro de la Capa-capa	4 capas: 0.15m m (6mil) máximos; 6 capas: 0.25m m (10mil) máximos
21	Min.spacing entre el borde del agujero al contorno pqttern de una capa interna	0.25m m (10mil)
22	Min.spacing entre el modelo del conjunto de circuitos del oulineto del tablero de una capa interna	0.25m m (10mil)
23	Tolerancia del grueso del tablero	4 capas: +/-0.13mm (5mil); 6 capas: +/-0.15mm (6mil)
24	Control de la impedancia	+/--10%
25	Diverso Impendance	+-/10%

Nuestro servicio
compra *Electronic del material de los componentes
Fabricación del PWB del *Bare
Servicio de la asamblea de *PCB. (SMT, INMERSIÓN)
Prueba de *FULL: AOI, radiografía, prueba del En-circuito (las TIC), prueba funcional (FCT)
atalaje *Cable, y
servicio de capa *Conformal
producción en masa *Prototyping y…
disposición de *PCB, diseño de PCBA según su idea

Ventajas
• Responsabilidad por la fabricación de un producto estricta
• Tratamiento previo de la ingeniería antes de la producción
• Control de proceso de producción
• 100% E-prueba, inspección visual del 100%, incluyendo IQC, IPQC, FQC, OQC
• Inspección del 100% AOI, incluyendo radiografía, el microscopio 3D y las TIC
• Prueba de alto voltaje, prueba de control de la impedancia
• Sección micro, capacidad que suelda, prueba de tensión termal, prueba impactante
• Producción interna del PWB
• Foco en punto bajo a la producción de volumen media
• Entrega rápida y puntual
