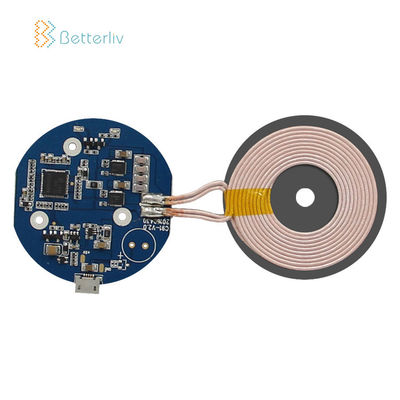

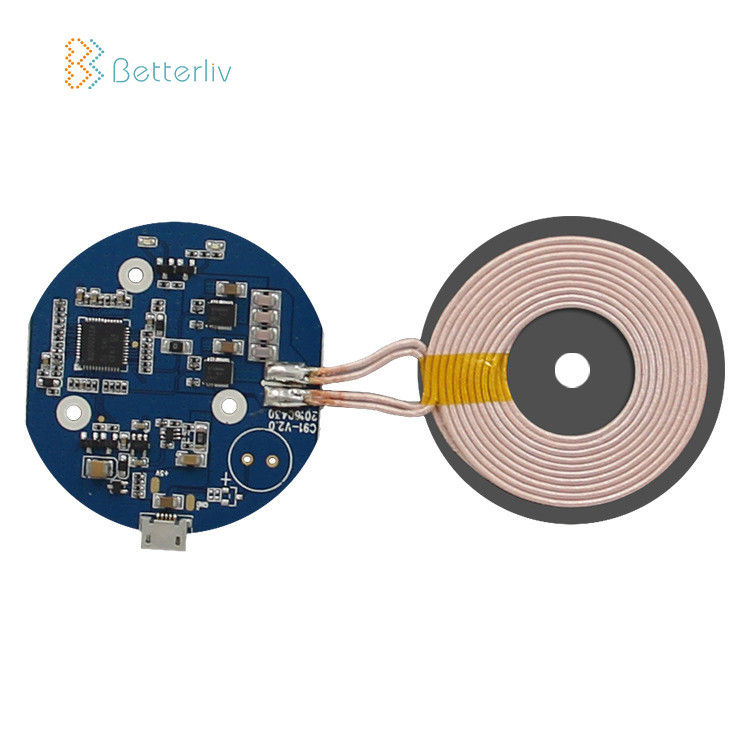

Distancia de transmisión inalámbrica de la placa de circuito 3-8m m de Pcba del cargador del OEM 5W

El OEM modificó el tablero inalámbrico del cargador para requisitos particulares PCB/PCBA de 5W DIY con diseño de proyecto

1. Módulo de carga inalámbrico:

El módulo de transmisor consiste en el coilwith de 50m m Tx un PWB integrado de la electrónica. Pasó ya la certificación de WPC1.2.4 QI.
El módulo de transmisor ofrece una distancia de carga hasta 8m m de la Bobina-a-bobina (+/- 1m m).
El módulo de transmisor acepta los adaptadores de la rápido-carga de QC2.0/3.0 Qualcomm que proporciona 5V2A o 9V1.67 entró a pedido.

2. Módulo de transmisor:

Voltaje entrado: 5V/9V EL DC+/-5%
Corriente de entrada clasificada: 5V-2.0A/9V-1.5A
Voltaje de ondulación requerido de la entrada: <150mvp-p> De potencia de salida de Rx: Entrada (10W/9V-1.5A) de 5W-7.5W-10W
Frecuencia que cambia: Trabajo para QI 110-205KHZ/Iphone 126.5KHz +/-3KHz
Eficacia de carga: El >70% (prueba RX) 10W el >75% (IDT P9221-R-EVK) 10W del poder medio del TI
Temperatura de funcionamiento ambiente: -10 a 45°C
Sobre la protección actual: Sí
Protección termal: Sí
Temperatura de almacenamiento: -20 a +85°C
Área de carga eficaz: tipo. +/-5mm del centro de bobina (Dz=3mm)
Distancia de carga eficaz: type.+3~ +8mm de la Tx-bobina a la Rx-bobina

Apoyamos el arreglo para requisitos particulares

FAQ

Q1: ¿Puedo conseguir la orden de la muestra?
: Sí, orden agradable de la muestra para probar y para comprobar calidad. Las muestras de la mezcla son aceptables.

Q2: ¿Puedo calificar los artículos con nuestro propio logotipo/marca?
: OEM y ODM de la recepción.

Q3: ¿Después de que consiga a productos qué si mis productos rotos, qué clase de servicio que usted apoya?
: Le damos la garantía de un año.

Q4: ¿Cuál es el MOQ y de ejecución plazo?
: No tenemos MOQ estricto, muestras o la orden de ensayo está disponible.
Nuestro plazo de ejecución de la muestra dentro de 20days; nuestro plazo de ejecución de producción es 10-15days.
