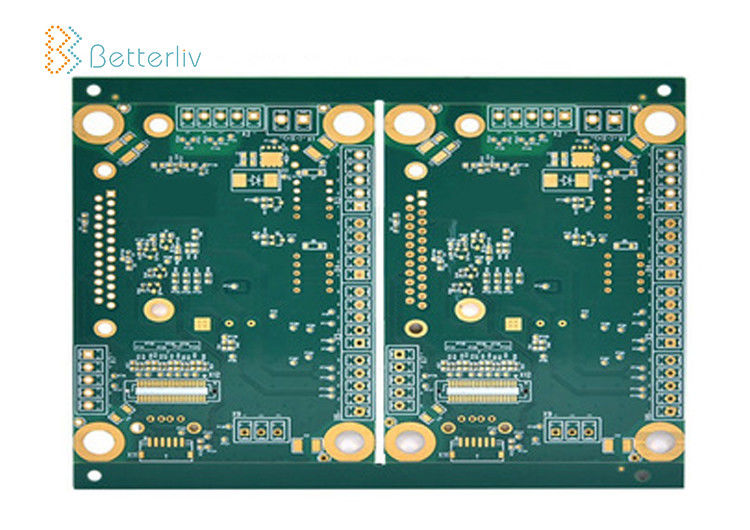

ISO9001 alto Tg Diy PWB de 4 capas, PWB rápido de la vuelta de la fabricación
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Número de capas: | 4 capas | Grueso de cobre: | 1OZ |
|---|---|---|---|
| Materia prima: | FR-4 | Línea anchura mínima: | 0.1m m |
| Líneas espaciamiento mínima: | 0.1m m | Grueso del tablero: | 1.6m m |
| Alta luz: | Alto Tg Diy PWB de 4 capas,PWB rápido de la vuelta de la fabricación ISO9001,Alto Tg PWB rápido de la vuelta de ISO9001 |
||
Alto PWB del Tg asamblea rápida impresa de múltiples capas del PWB de la vuelta de la fabricación del tablero del PWB de la placa de circuito del tablero de 4 capas
Capacidad del montaje del PWB
|
Nombre
|
PCBA
|
|
Cuentas de la capa
|
2-30
|
|
Material
|
FR-4, de alta frecuencia, Cu-base, Al-base
|
|
Tamaño máximo
|
500m m X1100mm
|
|
Tolerancia del esquema del tablero
|
±0.13mm
|
|
Grueso del tablero
|
0.20m m--6.00m m
|
|
Tolerancia del grueso (t≥0.8mm)
|
el ±8%
|
|
Tolerancia del grueso (t < 0.8m m)
|
±0.08mm
|
|
Grueso de la capa del aislamiento
|
0.075m m--5.00m m
|
|
Min Line
|
0.075m m
|
|
Min Space
|
0.075m m
|
|
Grueso de cobre externo
|
35um--420um
|
|
Grueso de cobre interno
|
17um--210um
|
|
Agujero de taladro (mecánico)
|
0.15m m--6.35m m
|
|
Agujero del final (mecánico)
|
0.10m m--6.30m m
|
|
Tolerancia del diámetro (mecánica)
|
0.075m m
|
|
Registro (mecánico)
|
0.05m m
|
|
Relación de aspecto
|
13:1
|
|
Tipo de la máscara de la soldadura
|
LPI
|
|
Min Soldermask Bridge
|
0.08m m
|
|
Min Soldermask Clearance
|
0.05m m
|
|
Diámetro de agujero de enchufe
|
0.25m m--0.60m m
|
|
Tolerancia del control de la impedancia
|
el ±10%
|
|
Final superficial
|
HASL, IF-HASL, ENIG, lata del IMM, IMM AG, OSP, finger del oro
|
Nuestras ventajas
1. Plazo de ejecución rápido del prototipo y de la entrega puntual.
2. Piense altamente en calidad -- Alta tarifa del paso
Índice del paso de prototipo: 100%
Índice del paso de producción en masa: más de 99,95%
3. Proporcione el servicio libre de la consulta del diseño del PWB y de PCBA.
4. Aceptamos pequeña orden así como pedido en bloque.
5. Certificación: Rosh, alcance, ISO 9001, 14001, UL, etc.
6. Proporcione el servicio del OEM y del ODM.
