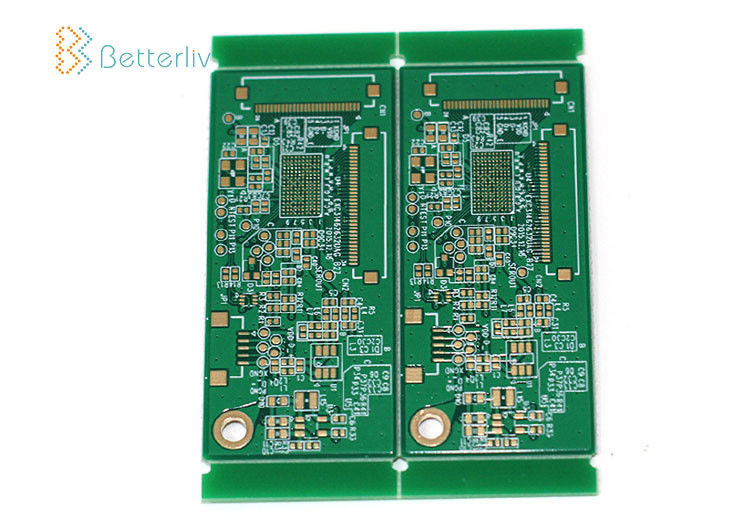

Hf HDI FPC tablero del PWB de 8 capas para el dispositivo de la electrónica
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Capa: | 8 capas | Materia prima: | FR4, FR1, CEM1, CEM3, pi, etc. |
|---|---|---|---|
| Grueso de cobre: | 0.4-7.0m m | Acabamiento superficial: | IF-HASL, OSP, ENIG, etc. |
| Min. Hole Size: | 0.2m m | Uso: | Dispositivo de la electrónica |
| Alta luz: | HDI FPC tablero del PWB de 8 capas,Dispositivo FPC de la electrónica tablero del PWB de 8 capas,Hf HDI FPC tablero del PWB de 8 capas |
||
ODM 2 del OEM del Hf HDI FPC 4 6 8 capas del circuito electrónico del prototipo de múltiples capas de encargo de PCBA
Producción Capacility del PWB
| Artículo | Estándar (producción en masa) | Avanzado (muestreo) |
| Capas | 1-12Layer | 12-56Layer |
| Grueso final del tablero | 0.4-3.2m m | 0.2-7.00m m |
| Max. el Panel Size | 508*640m m | 610*1400m m |
| Material | CEM-3, FR-4, (alto CTI, halógeno libre, de alta frecuencia), con base metálica. | CEM-3, FR-4, (alto CTI, halógeno libre, de alta frecuencia), con base metálica. |
| Proveedor material | KB, SY, NY, ITEQ, Uniplus, TUC | Rogers, Arlon, Taconic, Nelco… |
| Final superficial | IF-HASL, OSP, ENIG, plata de la inmersión, lata de la inmersión | IF-HASL, OSP, ENIG, plata de la inmersión, lata de la inmersión |
| Control de la impedancia | ohmio del ±10% | ohmio del ±10% |
| Línea anchura mínima/espacio | 3/3mil | 3/2.5mil |
| Relación de aspecto máxima | 10: 1 | 30:1 |
| Grueso de cobre | 18um, 35um, 70um, 105um | 140um (capa interna) - 280um (capa externa) |
| Tamaño Min. Finshed Hole | 0.2m m | 0.1m m |
| Una máscara más única | Verde, blanco, negro, gris, azul (azul marino, azul claro), rosa, organge, púrpura, rojo, amarillo | Verde, blanco, negro, gris, azul (azul marino, azul claro), rosa, organge, púrpura, rojo, amarillo |
Nuestro servicio
compra *Electronic del material de los componentes
Fabricación del PWB del *Bare
Servicio de la asamblea de *PCB. (SMT, INMERSIÓN)
Prueba de *FULL: AOI, radiografía, prueba del En-circuito (las TIC), prueba funcional (FCT)
producción en masa *Prototyping y…
disposición de *PCB, diseño de PCBA según su idea
Ventajas
ayuda del equipo de *R&D
*UL, RoHS, ISO9001
cadena y puntualmente entrega *Advanced de producción.
La credibilidad más *Honest en China.
*Professional y experiencia abundante en el PWB.
precio *Competitive y buena calidad.
servicio post-venta *Excellent.
