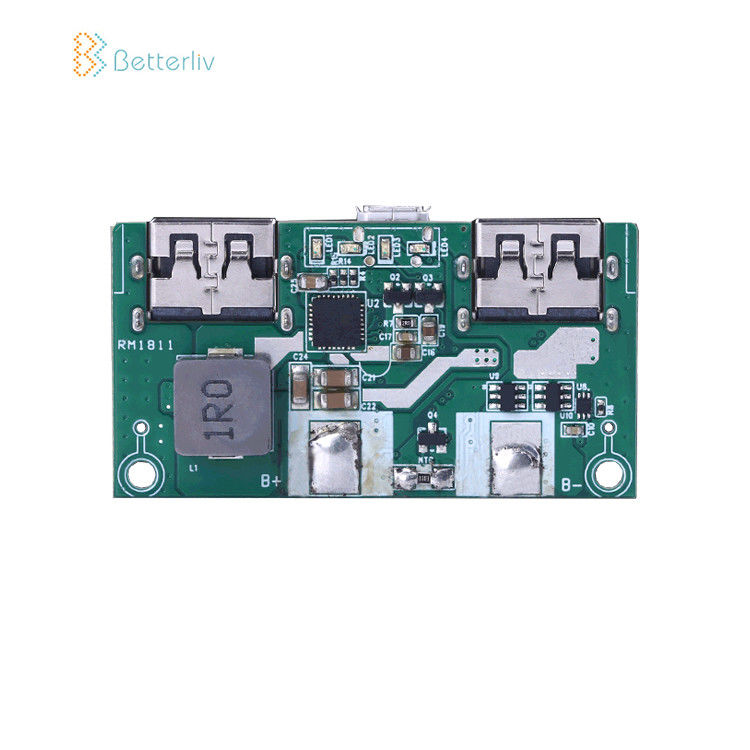

tablero del PWB del banco del poder de 5V 2A
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Materia prima:: | FR-4 | Grueso de cobre: | 1OZ |
|---|---|---|---|
| Grueso del tablero: | 1.6m m | Min. Hole Size: | 0.3m m |
| Acabamiento superficial: | HALS, HALS OSP etc | Servicio de prueba: | E-prueba 100% |
| Resaltar: | Poder PCBA de Betterliv,tablero del PWB del banco del poder 2A,tablero del PWB del banco del poder 5V |
||
Módulo de la placa de circuito del cargador PCBA del banco del poder del teléfono móvil del diseño USB 5V 2A del PWB del poder del ODM del OEM para todo el Smartphone
Detalles del producto
|
Voltaje entrado:
|
CA 100~240V
|
voltaje de salida:
|
DC 5.0V
|
|
Corriente entrada:
|
0.2A (máximo)
|
Corriente de salida:
|
2.1A (máximo)
|
|
frecuencia:
|
50/60Hz
|
de potencia de salida:
|
10.5W (máximo)
|
|
eficacia:
|
el ≥80%
|
tamaño:
|
49mm*33mm*19m m
|
|
Función de la protección:
|
Sobretensión de la salida, sobreintensidad de corriente, sobrecarga, protección del cortocircuito
|
||
|
Descripción de producto:
|
Interruptores protectores para el tablero de la carga por USB del adaptador, el cargador del teléfono móvil, el zócalo, el etc.
|
||
|
Servicio modificado para requisitos particulares:
|
Cargador modificado para requisitos particulares ayuda del teléfono móvil del paladio de QC3.0 18w 20w
|
||
Modifican para requisitos particulares a las placas de circuito impresas para una variedad de diversos usos. Cada uso requiere diversos parámetros de diseño particulares y características específicas. Un buen ejemplo es un PWB aluminio-apoyado, ampliamente utilizado en los usos del LED a servir como un conductor y distribuidor de calor.
Capacidad y servicios de PCB/PCBA
1. PWB Singlesided, PWB doble del lado y PWB de múltiples capas con precio competitivo, buena calidad y servicio excelente.
2. FR-4, FR-4 alto TG, CEM-1, CEM-3, materia prima de aluminio.
3. HAL, HAL sin plomo, plata del oro de la inmersión/lata, tratamiento de superficie de OSP.
4. las placas de circuito impresas son 94V0 obedientes, y se adhieren IPC610 al estándar internacional del PWB de la clase 2.
5. cantidades de la gama del prototipo a la producción del medio y de lote.
Capacidad de los productos
| Artículos | Capacidad del PWB |
| Nombre de producto | Pcba de encargo del PWB del montaje electrónico del fabricante de la placa de circuito de SMT |
| Material | FR-4; Alto TG FR-4; Aluminio; CEM-1; CEM-3; Rogers, etc |
| Tipo del PWB | Rígido, flexible, rígido-flexible |
| Capa NO. | 1, 2, 4, 6, hasta 24 capas |
| Forma | Rectangular, ronda, ranuras, recortes, complejo, irregulares |
| Dimensiones máximas del PWB | 1200mm*600m m |
| Grueso del tablero | 0.2mm-4m m |
| Tolerancia del grueso | el ±10% |
| Min Hole Size | 0.1m m (4 milipulgada) |
| Grueso de cobre | 0,5 OZ-3OZ (18 um-385 um) |
| Agujero del cobrizado | 18um-30um |
| Min Trace Width | 0.075m m (3mil) |
| Min Space Width | 0.1m m (4 milipulgada) |
| Final superficial | HASL, SI HASL, oro del IMM, plata del IMM, OSP etc |
| Máscara de la soldadura | Verde, rojo, blanco, amarillo, azul, negro, naranja, púrpura |
| Artículos | Capacidad de PCBA |
| Nombre de producto | Pcba de encargo del PWB del montaje electrónico del fabricante de la placa de circuito de SMT |
| Detalles de la asamblea | SMT y Por-agujero, líneas del ISO SMT y de la INMERSIÓN |
| Prueba en productos | Plantilla/molde de prueba, inspección de la radiografía, AOI Test, prueba funcional |
| Cantidad | Cantidad mínima: 1pcs. Prototipo, pequeña orden, orden total, toda la AUTORIZACIÓN |
| Ficheros necesarios | PWB: Ficheros de Gerber (leva, PWB, PCBDOC) |
| Componentes: Bill de los materiales (lista de BOM) | |
| Asamblea: Fichero del Selección-N-lugar | |
| Tamaño del panel del PWB | Tamaño mínimo: pulgadas 0.25*0.25 (6*6m m) |
| Tamaño máximo: 1200*600m m | |
| Detalles de los componentes | Voz pasiva abajo al tamaño 0201 |
| BGA y VFBGA | |
| Chip Carriers sin plomo /CSP | |
| Asamblea de doble cara de SMT | |
| Echada fina de BGA hasta 0.2m m (8mil) | |
| Reparación y Reball de BGA | |
| Retiro y reemplazo de la parte | |
| Paquete componente | Corte la cinta, tubo, carretes, piezas flojas |
| Proceso de asamblea de PCB+ | Perforación-----Exposición-----Galjanoplastia-----Etaching y desmontaje-----Perforación-----Prueba eléctrica-----SMT-----El soldar de la onda-----Junta-----LAS TIC-----Prueba de la función-----Temperatura y humedad |
