circuito del PWB del banco del poder de 5.6m m 1 capa a 20 capas 100 de la prueba de E

circuito del PWB del banco del poder de 5.6m m 1 capa a 20 capas 100 de la prueba de E

5.6mm Power Bank Pcb Circuit 1 Layer To 20 Layers 100 E Testing
5.6mm Power Bank Pcb Circuit 1 Layer To 20 Layers 100 E Testing

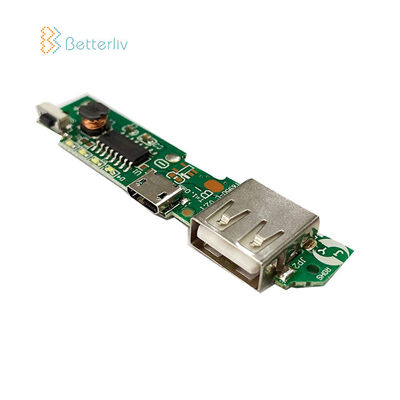

Ampliación de imagen :  circuito del PWB del banco del poder de 5.6m m 1 capa a 20 capas 100 de la prueba de E Mejor precio

Datos del producto:
Lugar de origen: Shenzhen, China
Nombre de la marca: Betterliv/OEM
Certificación: CE FCC ROHS
Número de modelo: OEM
Pago y Envío Términos:
Condiciones de pago: T/T, Western Union, tarjeta de crédito
Descripción detallada del producto
nombre de producto: Diseño PCBA del módulo de fuente de alimentación Color de la serigrafía: Black.white.yellow.red.blue
Eficacia de SMT: BGA.QFP.SOP.QFN.PLCC.CHIP Grueso del tablero: 0.8-5.6m m
Min. Hole Size: 0.2m m Acabamiento superficial: HALS/HALS OSP etc
Servicio de prueba: E-prueba 100%
Alta luz:

circuito del PWB del banco del poder de 5.6m m

,

20 capas del poder del banco del circuito del PWB

,

20 capas del poder del banco del módulo del PWB

Diseño eléctrico PCBA del módulo de fuente de alimentación de la placa de circuito del banco PCBA del poder del OEM

Detalles del producto

Capas del montaje del PWB 1 capa a 20 capas (estándar, incluyendo tablero de HDI)
Material/tipo del montaje del PWB FR4, de aluminio, CEM1, PWB Cena-fino, finger de FPC/Gold
Tipo de servicio de la asamblea del PWB DIP/SMD o SMD mezclado y INMERSIÓN
Grueso de la materia prima 0.2-3.6m m
Grueso de cobre 18um (H/HOZ), 35um (1/1OZ), 70um (2/2OZ), 5OZ
Final superficial de la asamblea Dorado, HASL, OSP, ENIG
Dimensión del PWB (máxima) 500*700m m
Echada de IC (minuto) 0.2m m
Tamaño del microprocesador (minuto) 01005
Tamaño del agujero perforado (minuto) 0.075m m
Anchura de pista/espaciamiento (minuto) 3mil
Tipo de la encapsulación de IC SOP/CSP/SSOP/PLCC/QFP/QFN/BGA/FBGA/u-BGA
Tolerancia del esquema ±0.1mm
Tolerancia del diámetro de agujero ±0.076mm
Tolerancia de la ubicación del agujero ±0.076mm
Tolerancia de V-CUT ±0.1mm





Capacidad y servicios de PCB/PCBA
1. PWB Singlesided, PWB doble del lado y PWB de múltiples capas con precio competitivo, buena calidad y servicio excelente.
2. FR-4, FR-4 alto TG, CEM-1, CEM-3, materia prima de aluminio.
3. HAL, HAL sin plomo, plata del oro de la inmersión/lata, tratamiento de superficie de OSP.
4. Las placas de circuito impresas son 94V0 obedientes, y se adhieren IPC610 al estándar internacional del PWB de la clase 2.
5. Las cantidades se extienden de prototipo a la producción del medio y de lote.







Contacto
Shenzhen Betterliv Technology Co., Ltd.

Persona de Contacto: admin

Envíe su pregunta directamente a nosotros
